一、产品特点

     该绞车具有结构紧凑、体积小、重量轻、安装搬运方便、运转平稳、易于维护、操作简单等特点。

     二、主要用途、适用范围、使用的环境及工作条件

     2.1本绞车固定在皮带机上，用于皮带的张紧。绞车电机具有隔爆性能，适用于煤矿井下有煤尘和瓦斯的场所。（注：①本绞车严禁用于提升。②本绞车严禁用于载人。③本绞车所配的电器产品必须要有在有效期内的安标证。）

     2.2本绞车在下列工作条件下使用：

     a)环境温度-10～+40℃；

     b)周围空气的成分，应符合《煤矿安全规定》中所规定的要求；

     c)工作制符合MT820标准中的相关规定；

     d)工作环境允许存在淋水情况。

     三、结构特征与工作原理

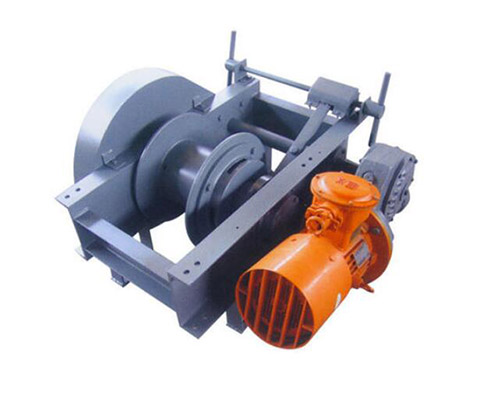

     3.1绞车由防爆电动机、减速机、离合器组、传动轴部分、卷筒部分及底座组成（外形图见图1，图2，图3），使用安全可靠，维修方便。

     3.2绞车的工作方式为卷筒卷绕钢丝绳运动，传动系统采用一级蜗轮、蜗杆和一级圆柱齿轮传动，用离合器组操纵皮带机的张紧（传动系统图见图4）

     四、润滑系统

     4.1蜗轮减速器的润滑推荐夏季选用工业齿轮油150号；冬季选用齿轮油HL—20。

     4.2蜗轮减速箱内的油位，油面应浸没蜗轮下部50—70mm。

     4.3对于新的绞车，在运转8—10天后，要更换涡轮箱内的润滑油，以除去零件磨落的金属细屑。

     五、安全性能要求

     5.1巷筒两端挡绳板缘的表面粗糙应不大于50um。

     5.2绞车卷筒两端挡绳板缘应高出最外层钢丝绳直径2.5倍。

     5.3绞车配套的电器设备应符合GB3836.1和GB3836.2的规定，且经过国家产品质量检测中心的防爆检测，并取得检验合格证和矿用产品安全标志准用证。

     5.4绞车在工作状态下的噪声值应不超过85dB(A)。

     5.5绞车的外露旋转零部件应有安全防护装置。

     六、故障分析与排障
