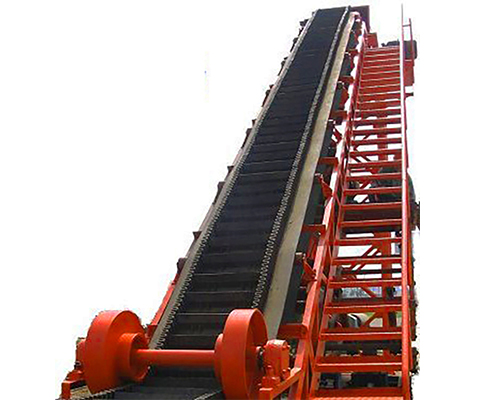

大倾角带式输送机兼有通用带式输送机结构简单、运行可靠、维修方便等优点，更可大倾角输送，结构紧凑、占地少，近年在大提升高度，大输送量的方面对面发展，使其应用更为广泛。

        挡边带由基带、挡边和隔板组成，基带外观同曾通输送带，但横向刚度更大：挡边为波浪状：陋板按其不同的断面可分为T型、C型和TC型。T型适用于倾角β≤40°场合，C型适用于倾角β＞40°，且物料流动性较好的场合，TC型适用于倾角β＞40°，物料粘性较大，粘度较大的场合。

        大倾角带式输送机工作原理

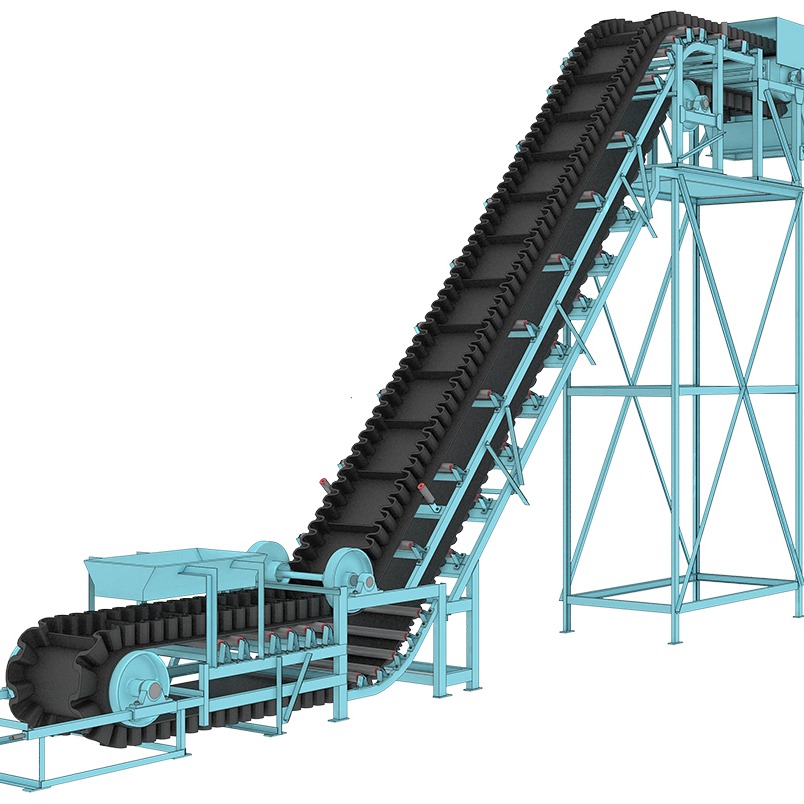

        大倾角波状挡边皮带工作时，通过电机、减速机带动皮带，起到物料输送的作用。在电机、减速机带动皮带运行输送物料的同时其它辅助设备如尾部滚筒，压轮及皮带托辊也开始转动，皮带中的粘有一定强度和弹性的横隔板组成的斗子通过不停地转动装载物料，斗子卸完料后经过拍打清扫器对斗子进行拍打清理后，使斗子里面粘结的物料脱落，在不停的转动中斗子重复着装料卸料的工作。大倾角皮带的工作状况、输送的效率主要从物料组成、物理性质、物料水分、设备运转状况等几个方面综合考虑和衡量。

       大倾角带式输送机设计原则

       带式输送机运行时必须保证物料与胶带不出现相对运动，保证物料与物料、物料与胶带之间有足够大的摩擦力。一般在设计时我们可以遵循下列原则：

     （1）减少中间水平托辊的长度，

     （2）增加托辊槽角，

     （3）加长侧托辊长度。

        前两点将增大物料与胶带之间的摩擦力，后一点将增加托辊对物料及物料与物料之间的夹持长度。一般在设计托辊组时都采用深槽四节辊形式。
