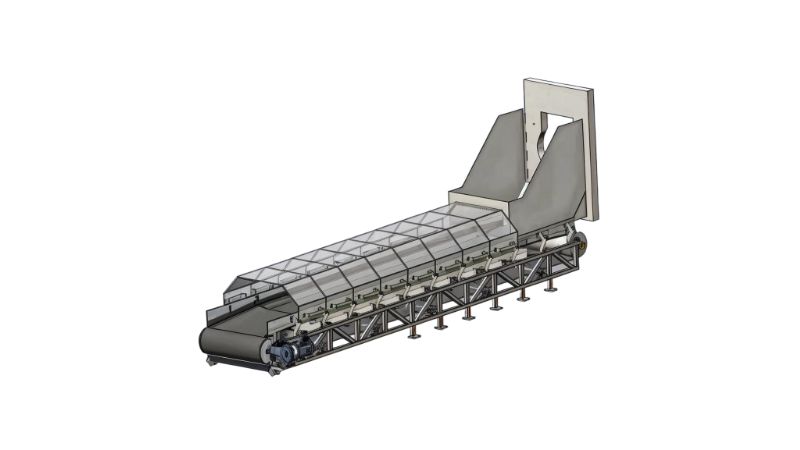

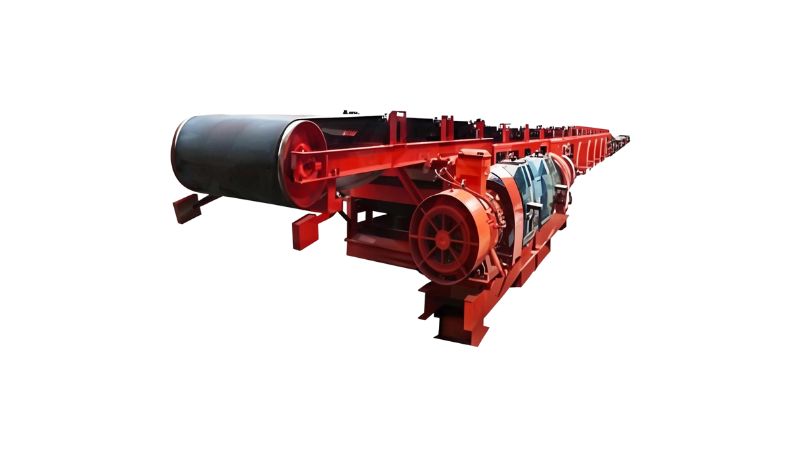

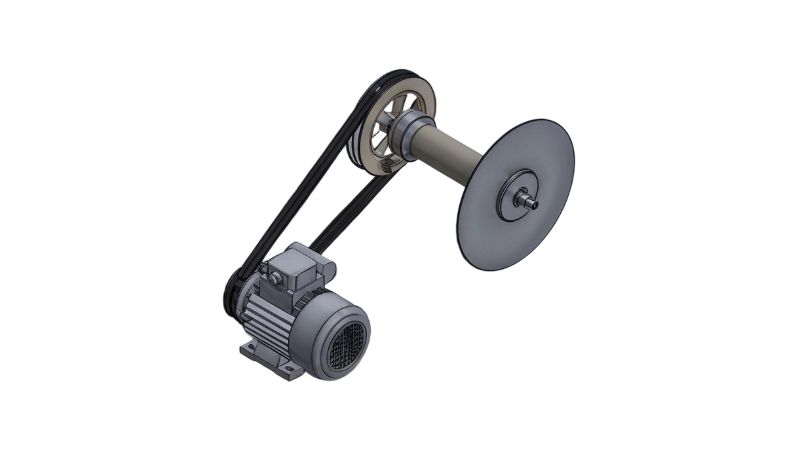

带式输送机是一种广泛应用于工业和物流领域的设备，它通过输送带将物料从一个地方运送到另一个地方。为了确保输送带的正常运行和及时发现潜在问题，需要采用各种测量法来确认输送带的状态。

一、带速的测量

带速是带式输送机运行的重要参数之一，它直接影响物料的输送效率和设备的能耗。带速的测量方法有多种，以下是几种常见的测量方法：

1. 转速表测量法：

• 使用转速表测量电动机的转速，然后根据减速器的速比和滚筒的外径计算出带速。

• 这种方法不直观，且由于胶带和滚筒包胶的弹性变形，容易出现测量误差。

2. 测速发电机测量法：

• 采用测速发电机直接测量带速，但测速发电机本身存在线性误差和温度影响等缺点，测量精度不高。

3. 线性速度传感器测量法：

• 使用线性速度传感器和数显表测量带速。传感器通过滚轮与胶带接触，当胶带带动滚轮转动时，传感器发出一串脉冲传给数显表计数，数显表直接以数字显示出带速。

• 这种方法不仅直观，而且测量精度高，抗干扰能力强，可以远距离传递信号。

二、转差率或转速的测量

大型带式输送机的驱动通常采用液力偶合器，以节约能量、限制起动力矩、改善起动特性和保护胶带。转差率或转速的测量对于了解驱动系统的运行状态至关重要。

1. 齿轮盘与接近开关测量法：

• 在涡轮从动轴上装一个齿轮盘，再用一个快速反应的接近开关装在磁性表座上，吸附在机架上。当接近开关靠近齿轮盘时，受旋转齿轮盘的影响产生一脉冲串，转速越高，脉冲频率越高。

• 将脉冲频率转变成与之成正比的电压，用一个笔式记录仪记录，就能测量到液力偶合器从起动开始到稳定运行的速度变化过程。

2. f/U转换器测量法：

• 使用频率电压转换器（f/U转换器）将输入频率（可以是正弦波、方波、三角波等）变换成相应的输出电压。

• 分别测量主动轴和从动轴的转速（通过f/U变换后的电压），然后计算转差率。

三、输送带张力测量

输送带的张力是影响其运行稳定性和寿命的重要因素。张力过大可能导致输送带断裂，张力过小则可能导致输送带打滑。因此，需要采用适当的测量方法来监测输送带的张力。

1. 张力测量装置：

• 通过测拉压传感器的受力值来计算胶带的拉力值。张力角可以在一定范围内调整，以适应不同的测量需求。

2. 实时在线测量装置：

• 实现对输送带张力的直接跟踪监测。当输送带所受的张力增大到某数值时，接头内的部分钢绳芯粘结层会遭受严重破坏，开始出现抽动现象，并随时有被拉断的可能。因此，需要设定输送带的最大许用张力，一旦监测到实际张力超过该值，应立即报警并停机检查。

四、输送带接头状态检测

输送带的接头是其抗拉强度最低、最为薄弱的环节。因此，需要采用专门的检测方法来确认接头的状态。

1. 表面应变测量法：

• 在接头底应力区取其表面划上规定的网格，等该接头运行到高应力区时观察网格的外观形状，以此来判断钢绳芯的抽动情况。

2. 接头长度测量法：

• 在输送带试运行过程中，对其接头进行检测。在接头两侧边界处选取适当的位置，等距离地刻划标志线。当输送带试运行时，若发现某一标志线的伸长率超出规定阈值，便启用X射线探测仪对此接头进行测试，看是否损坏及其损坏的程度。

五、输送带悬垂度检测

由于拉紧装置的作用，正常工作时输送带的悬垂度非常小。当输送带发生断带后，带的拉力变小，胶带下垂。若下垂的输送带碰到预先装好的保护开关，系统发出报警信号，提示断带，同时停机。这种方法简单有效，能够及时发现输送带的断裂故障。

六、输送带转动状态检测

检测输送带是否转动对于保证生产流程的连续性和安全性至关重要。以下是几种常见的检测方法：

1. 直接观察法：

• 工作人员通过观察输送带的运动状态来判断其是否转动。如果输送带静止不动，那么就需要进一步检查原因。

2. 传感器监测法：

• 在输送带上安装传感器实时监测其转动状态。当输送带停止转动时，传感器会发出信号，以便工作人员及时采取措施。

3. 振动分析法：

• 通过分析输送带的振动情况来判断其转动状态。如果输送带出现异常的振动，那么可能意味着转动存在问题。

4. 声音识别法：

• 输送带转动时会发出特定的声音。通过识别这些声音，可以判断输送带是否转动正常。如果出现异常声音，那么就需要进一步检查。

七、输送带运行阻力测量

运行阻力是胶带上载荷的函数，在速度一定的情况下，载荷越大，运行阻力越大。因此，在测量运行阻力的同时，还须测量载荷的大小。

1. 测量装置：

• 使用测力环分别测量垂直载荷和水平运行阻力。将贴在水平和垂直测力环上的应变计接成电桥电路，通过测量电桥的输出电压来计算运行阻力。

2. 数据处理方法：

• 根据一定的数学原理，将振动原始数据转换成某些适合于工程分析、解释和判断形式的量。例如，可以将测量得到的运行阻力和载荷数据进行处理，得到输送带的运行效率等参数。

八、电动机功率测量

测量驱动电动机功率是现场测试中最主要的一个项目。常用测试方法的仪器是电流、电压互感器以及三相功率表。但在多机驱动情况下，这种测量方法要同时读取数据比较困难，必须安排几个人分别测量，又要同时录取一个数据。为保证测试精度和数据的连续记录，测试系统可以采用三相有功变换器直接测量功率。

九、振动参数测试

振动参数测试是评估带式输送机运行状态的重要手段之一。通过测量输送带的振动情况，可以判断其是否存在异常。

1. 数据采集系统：

• 振动数据采集系统一般由传感器等部分组成。目前多采用压电晶体加速度计作为传感器，它具有频带范围宽、动态范围大、体积小、质量轻等一系列优点。

2. 数据处理方法：

• 根据一定的数学原理，将振动原始数据转换成某些适合于工程分析、解释和判断形式的量。例如，可以对测量得到的振动数据进行频谱分析，得到输送带的振动频率和振幅等参数。

十、其他检测方法

除了上述常见的测量方法外，还有一些其他方法可以用于确认输送带的状态。例如：

• 起泡法：通过检测钢绳芯是否抽动来判定接头是否损坏。

• X射线探测仪：用于对接头进行详细的检测，以发现潜在的损伤或缺陷。

• 红外热成像技术：通过测量输送带的温度分布来发现潜在的故障点。

结论

带式输送机测量法确认输送带状态是确保设备正常运行和及时发现潜在问题的重要手段。通过采用各种测量方法和检测技术，可以全面了解输送带的运行状态，及时发现并处理故障，提高设备的可靠性和安全性。同时，这些测量方法和检测技术也为设备的维护和保养提供了有力的支持。
