金属弹性元件挠性联轴器是由各种片状、圆柱状、卷板状等形状的金属弹簧，利用金属弹簧的弹性变形以达到补偿两轴相对偏移和减振、缓冲功能，构成不同结构、性能的挠性联轴器。金属弹性元件比非金属弹性元件强度高，传递载荷能力大，使用寿命长，弹性模量大且稳定，适用于高温工况。

     膜片联轴器

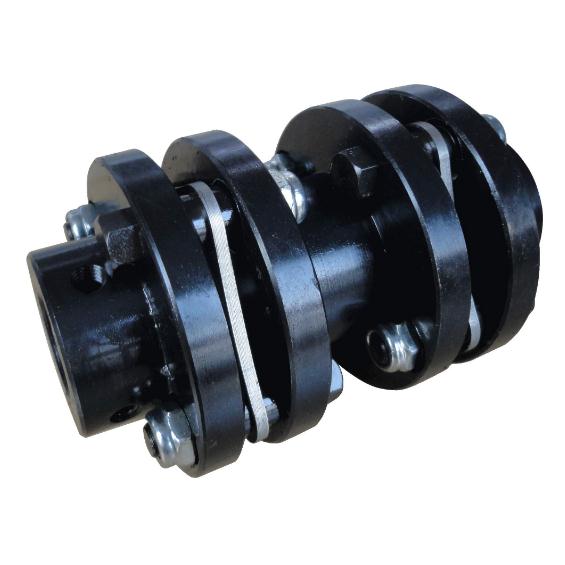

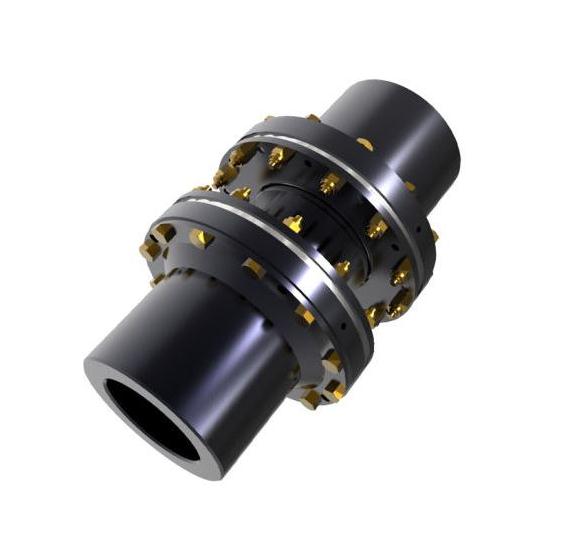

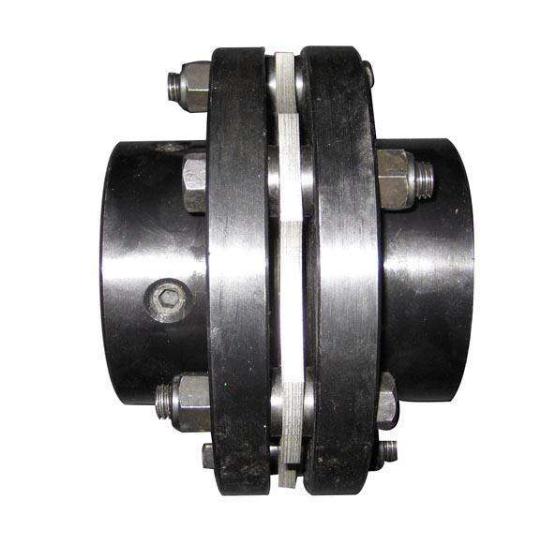

     膜片联轴器是由几组膜片（不锈钢薄板）用螺栓交错地与两半联轴器联接，每组膜片由数片叠集而成，膜片分为连杆式和不同形状的整片式。

     膜片联轴器靠膜片的弹性变形来补偿所联两轴的相对位移，是一种高性能的金属弹性元件挠性联轴器，不用润滑，结构较紧凑，强度高，使用寿命长，无旋转间隙，不受温度和油污影响，具有耐酸、耐碱、防腐蚀的特点，适用于高温、高速、有腐蚀介质工况环境的轴系传动，广泛用于各种机械装置的轴系传动，如水泵（尤其是大功率、化工泵）、风机（高速）、压缩机、液压机械、石油机械、印刷机械、纺织机械、化工机械、矿山机械、冶金机械、航空（直升飞机）、舰艇高速动力传动系统、汽轮机、活塞式动力机械传动系统、履带式车辆，以及发电机组高速、大功率机械传动系统，经动平衡后应用于高速传动轴系已比较普遍。

     膜片联轴器与齿式联轴器相比，没有相对滑动，不需要润滑、密封，无噪声，基本不用维修，制造较方便，可部分代替齿式联轴器。

    膜片联轴器组成结构：

     片联轴器主要由不锈钢金属薄片（304不锈钢钢片）、半联轴器、中间套、压紧元件、螺栓、防松螺母、限位垫圈等组成，是一种高性能的金属强元件挠性联轴器，不用润油，结构较紧凑，强度高，使用寿命长，无旋转间隙，不受温度和油污影响，具有耐酸、而耐碱防腐蚀的特点，适用于高温、高速、有腐蚀介质工况环境的轴系传动。

     膜片联轴器工作原理：

     扭矩从主动端半联轴器输入，经沿圆周间隔布置的高强度螺栓将扭矩传输至前端挠性钢片组，再由挠性钢片组通过高强度螺栓传到中间套筒，并同样由另后端挠性钢片组、高强度螺栓及从动半联轴器输出。钢片组件是挠性联轴器的关键部件，它是由一定数量的薄片弹性不锈钢叠合组成，通过它来传递扭矩和消除来自多方位的偏移量。钢片厚度一般视扭矩的大小和工况的不同而选择，一般为0.35~1.20mm，其形状有圆环式、连杆式、束腰式等。

    膜片联轴器的正确选择需要参考以下几点：

     1、膜片联轴器至少由一个膜片和两个轴套组成。膜片被用销钉紧固在轴套上一般不会松动或引起膜片和轴套之间的反冲。有一些生产商提供两个膜片的，也有提供三个膜片的，中间有一个或两个刚性元件，两边再连在轴套上。

     2、膜片联轴器这种特性有点像波纹管联轴器，实际上联轴器传递扭矩的方式都差不多。膜片本身很薄，所以当相对位移荷载产生时它很容易弯曲，因此可以承受高达1.5度的偏差，同时在伺服系统中产生较低的轴承负荷。

     3、膜片联轴器常用于伺服系统中，膜片具有很好的扭矩刚性，但稍逊于波纹管联轴器。

     4、另一方面，膜片联轴器非常精巧，如果在使用中误用或没有正确安装则很容易损坏。所以保证偏差在联轴器的正常运转的承受范围之内是非常必要的。

     5、根据轴径调整型号：

     初步选定的轴承联轴器联接尺寸，即轴孔直径d和轴孔长度L，应符合主、从动端轴径的要求，否则还要根据轴径d调整联轴器的规格。主、从动端轴径不相同是普通现象，当转矩、转速相同，主、从动端轴径不相同时，应按大轴径选择联轴器型号。新设计的传动系统中，应选择符合GBT3852中规定的七种轴孔型式，推荐采用J1型轴孔型式，以提高通用性和互换性，轴孔长度按轴承联轴器产品标准的规定。
