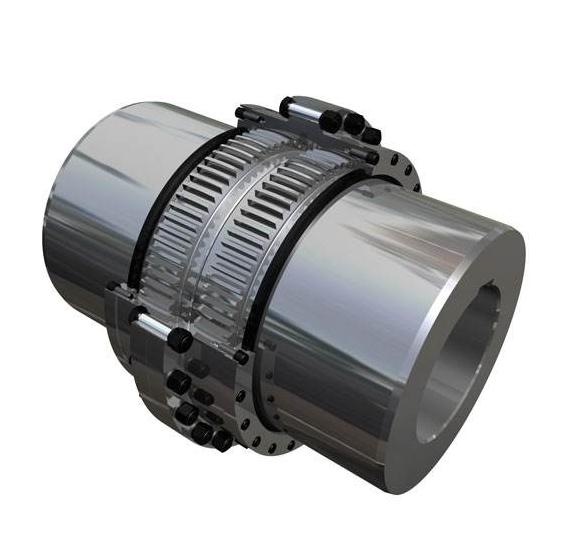

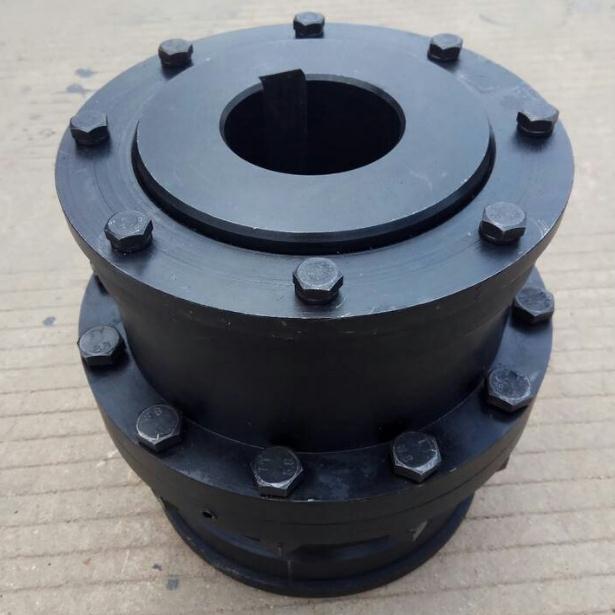

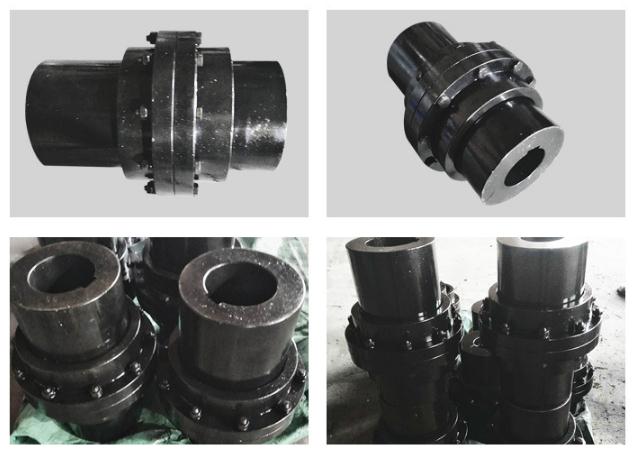

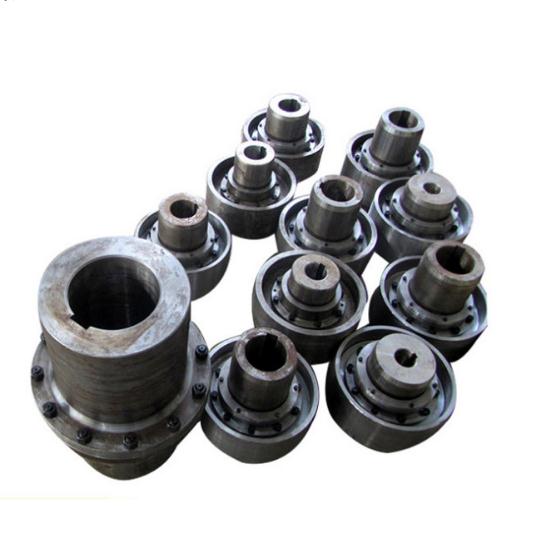

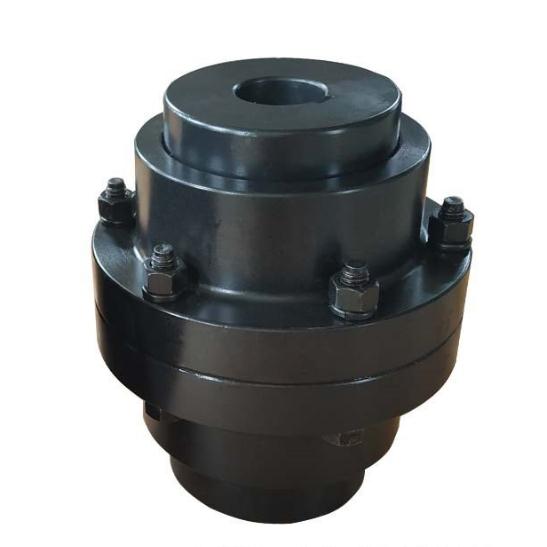

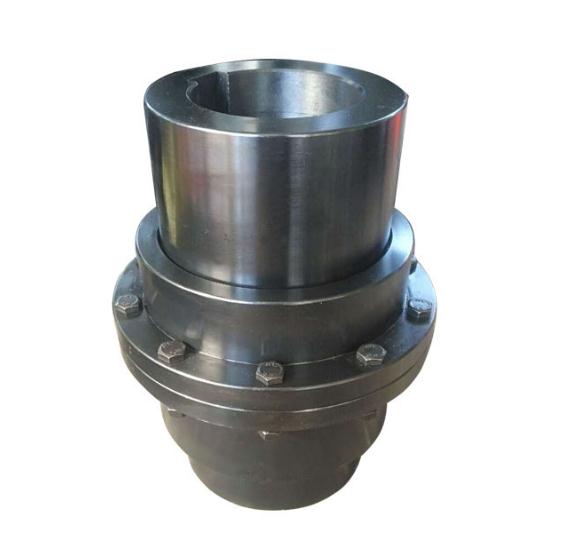

鼓形齿式联轴器属于刚挠性联轴器，齿式联轴器是由齿数相同的内齿圈和带外齿的凸缘半联轴器等零件组成。外齿分为直齿和鼓形齿两种齿形，鼓形齿联轴器可允许较大的角位移（相对于直齿联轴器），可改善齿的接触条件，提高传递转矩的能力，延长使用寿命。

     由于鼓形齿式联轴器角向补偿大于直齿式联轴器，国内外均广泛采用鼓形齿式联轴器，直齿式联轴器属于被淘汰的产品，选用者应尽量不选用。我国制订为机械行业标准的不同型式齿式联轴器都是鼓形齿式联轴器

产品优点

     （1）鼓形齿啮合齿面经渗碳淬火处理后，承载能力高；

     （2）鼓形齿的主要失效形式是磨损，采用强制稀油润滑后，齿面磨损大幅度降低，磨损量是脂润滑的10%左右，循环稀油可带走轧辊端的轧制热量及轮齿摩擦产生的热量，有效防止了轮齿材料表面许用接触应力降低；

     （3）正常情况下，不会出现断齿现象，满足连续轧机工作特点的要求；

     （4）该鼓形齿式联轴器能够满足轧机窜辊轧制的要求，伸缩非常方便；使用安全，清洁，高效等特点。

     鼓形齿式联轴器装配时注意事项

     （1）安装外齿轴套前将动力端、减速机排放平稳并固定好；

     （2）做好外齿轴套的吊装、运输及保温工作，避免装配过程中脱落或因温度降低而影响装配；

     （3）测量时要保证百分表固定稳当可靠且支架必须具有足够的刚度；

     （4）测量时为得到可靠准确的数据，应连续测量几次，取其读数的平均值；

     （5）做好标识，联轴器的拆装，应该按着标记的位置、精度和技术要求来认真的操作进行；

     （6）减速机在工作过程中温升较高，正常情况下，动力端的运行温度要低于减速机的运行温度，调整时考虑到减速机热膨胀轴端高度差，建议室温时减速机输出轴按轴线偏下一点为好（但必须在b值范围内）；

     （7）调整妥当后拧紧两件内齿圈的联接螺栓时，要均匀对称、逐步拧紧且拧紧力一致。

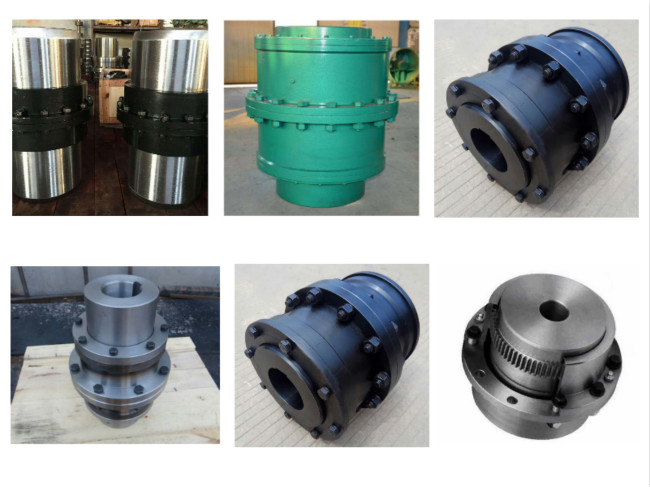

技术参数

      GICL型——宽型基本型（JB/T8854.3-2001）

     GIⅡCL型——窄型基本型（JB/T8854.2-2001）

     GSL型——伸缩型（JB/T10540-2005）

     GICLZ型——宽型接中间轴型（JB/T8854.3-2001）

     GIICLZ型——窄型接中间轴型（JB/T8854.2-2001）

     GCLD型——接电动机轴伸型（JB/T8854.1-2001）

     WGP型——带制动盘型（JB/T7001-2007）

     WGC型——垂直安装型（JB/T7002-2007）

     WGZ型——带制动轮型（JB/T7003-2007）

     WGT型——接中间套型（JB/T7004-2007）

     TGL型——尼龙内齿圈型（JB/T5514-2007）

     WGJ型——接中间轴型（JB/T8821-1998）

     NGCL型——带制动轮型（JB/ZQ4644-1997）

     NGCLZ型——带制动轮型（JB/ZQ4645-1997）

     WG型——基本型（JB/ZQ4186-1997）
